Máquina de soldadura semiautomática mig de 220V, soldadura por arco MMA 2 en 1 sin Gas

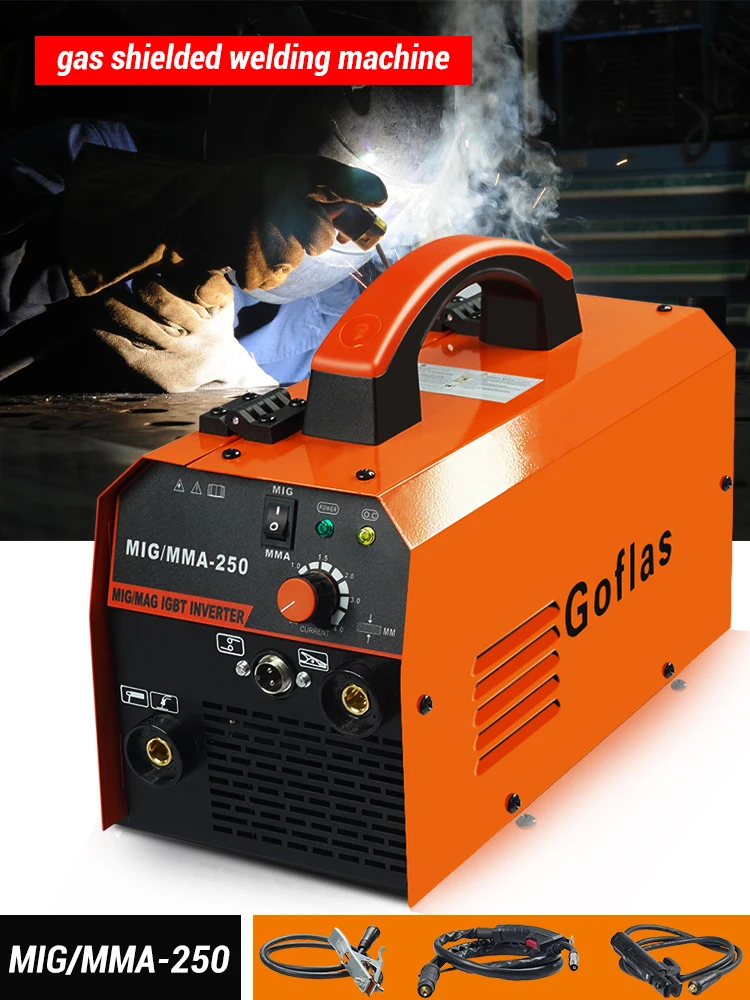

Incluye

1 piezas NB-250

1 piezas soplete Mig

Linterna MMA de 1 piezas

1 piezas de abrazadera de tierra/puesta a tierra

1 piezas de alambre con núcleo de fundente — 0,5 kg

Opciones

Si el grosor de la placa es inferior a 2mm, use núcleo de 0,8mm

Si el grosor de la placa es superior a 2mm, use núcleo de 1,0mm

El producto está equipado con alambre de núcleo fundente ordinario para soldar acero

Si necesita soldar acero inoxidable, debe reemplazar el alambre con núcleo de acero inoxidable

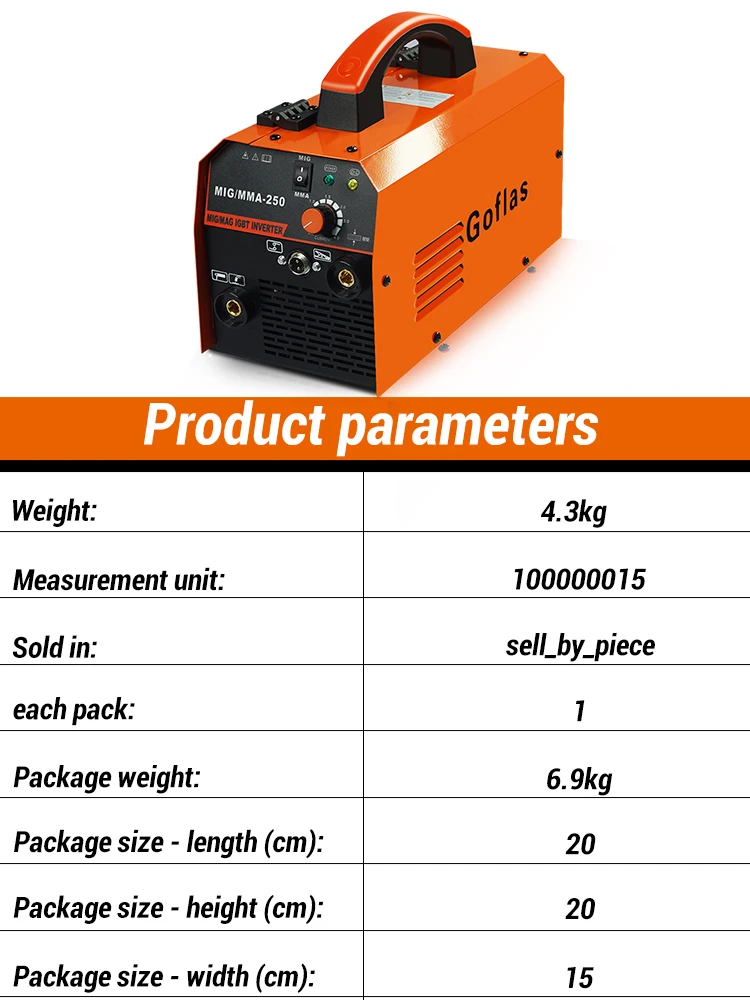

Parámetro principal

Estructura del PANEL

1. LED de potencia

2. LED de sobrecalentamiento

3. Regulación uniforme (Regulación de corriente de soldadura por arco manual y regulación de voltaje de soldadura blindada con gas)

4. Soldadura de arco blindado de Gas/interruptor de conversión de soldadura MMA

5.»-» terminal de salida «1»

6. Interruptor de antorcha blindado con Gas

7. terminal de salida «+» 1 «(Interfaz de antorcha de soldadura blindada con Gas)

Estructura del panel trasero 6,2

7. Interruptor de encendido

8. cable de alimentación de entrada

9. Ventilador

Estructura de 6,3 tableros

10. Botón de alimentación de alambre

Instalación y funcionamiento

Nota: · instale la máquina estrictamente de acuerdo con los siguientes pasos.

· El funcionamiento de la conexión eléctrica debe ser después de apagar el interruptor de la fuente de alimentación de la caja del interruptor.

· La clase de protección de esta máquina es IP21S, así que evite usarla bajo la lluvia.

Conexión del cable de entrada

Hay un cable de alimentación principal disponible para esta máquina de soldadura. Conecta el cable de alimentación con el voltaje requerido. (Nota: Gire la máquina de forma fiable durante la conexión).

El cable primario debe conectarse al enchufe correspondiente para evitar la oxidación.

Use multímetro para ver si el valor de voltaje varía dentro del rango dado.

Instalación de soldadura MMA

Dos bolsas de aire disponibles para este equipo de soldadura. Conecta el enchufe al enchufe de la placa del panel. Es posible dañar tanto el enchufe como el enchufe, si el enchufe y el enchufe están conectados incorrectamente.

El cable del soporte del electrodo debe estar conectado al terminal enegativo, mientras que la pieza de trabajo debe estar conectada al terminal positivo.

Se debe prestar atención al electrodo del cable. Generalmente, dos modos de conexión del equipo de soldadura DC están disponibles:

Conexión positiva: soporte de electrodo a «-«, mientras que la pieza de trabajo a «+»;

Conexión negativa: pieza de trabajo a «-«, mientras que el soporte del electrodo a «+».

Optthe modede acuerdo con los requisitos prácticos y la conexión incorrecta puede causar arco inestable, salpicaduras y conllutinación de varilla y pieza de trabajo, etc.

L en caso de que la distancia mínima entre la pieza de trabajo y este equipo de soldadura sea superior a 50m, como consecuencia, indica la longitud excesiva del cable secundario, incluyendo el cable del soporte del electrodo y el cable de tierra. Por lo tanto, es necesario aumentar el diámetro del cable para mantener y mejorar el rendimiento de la salida de voltaje.

Funcionamiento

Gire el interruptor de encendido en el panel trasero a la posición «on» después de la instalación de acuerdo con los pasos anteriores, la máquina se enciende, el LED de alimentación se enciende, Y el ventilador funciona.

Gire el interruptor de conversión en el panel frontal a la posición «MMA» y ajuste la perilla de ajuste de corriente de soldadura de acuerdo con el grosor de la pieza de trabajo para obtener el rendimiento de soldadura deseado.

Ggeneralmente, la corriente de soldadura requerida es listedas a continuación: Ф2.5:70-100A; Ф3.2: 11-160a; Ф4.0:170-220A; Ф5.0:230-280A

6,4 Instalación de soldadura de arco blindado de gas

Conecte la antorcha de soldadura al enchufe de salida»

En el panel frontal y ajústelo. Enhebra el cable en la antorcha manualmente

Inserte el enchufe del cable de tierra en el enchufe negativo «1» del panel frontal y apriete en el sentido de las agujas del reloj.

Inserte el enchufe rápido en el alimentador de cables en el enchufe de salida «GAS» en el tablero y apriete en el sentido de las agujas del reloj.

fije la bobina de alambre de soldadura al eje del estante en el alimentador de alambre; Asegúrese de que el orificio de la rueda de alimentación de alambre coincida bien con el perno en el eje del estante y el diámetro del cable de soldadura.

Desenrosque el tornillo en la rueda de presión de alambre y haga que el cable entre en la fuerza de la rueda de alimentación de alambre, presione el cable firmemente, pero no demasiado apretado, Y luego enhebra el cable en la antorcha. Presione el botón «alimentación de alambre» para sacar el cable de la pistola de soldadura.

Conecte firmemente la manguera de gas, que viene de la parte posterior de la máquina a la boquilla de cobre de la botella de gas.

Precaución

Ambiente de trabajo

La soldadura debe llevarse a cabo en un ambiente relativamente seco con una humedad del 90% o menos.

La temperatura del ambiente de trabajo debe estar dentro de-10 °C a 40 °C.

Evite soldar al aire libre a menos que esté protegido de la luz solar y la lluvia, y nunca deje que la lluvia o el agua entren en el filtro de la máquina.

Evite soldar en área polvorienta o ambiente con gas químico corrosivo.

Evite la soldadura por arco blindado con gas en un ambiente con un fuerte flujo de aire.

Buena ventilación

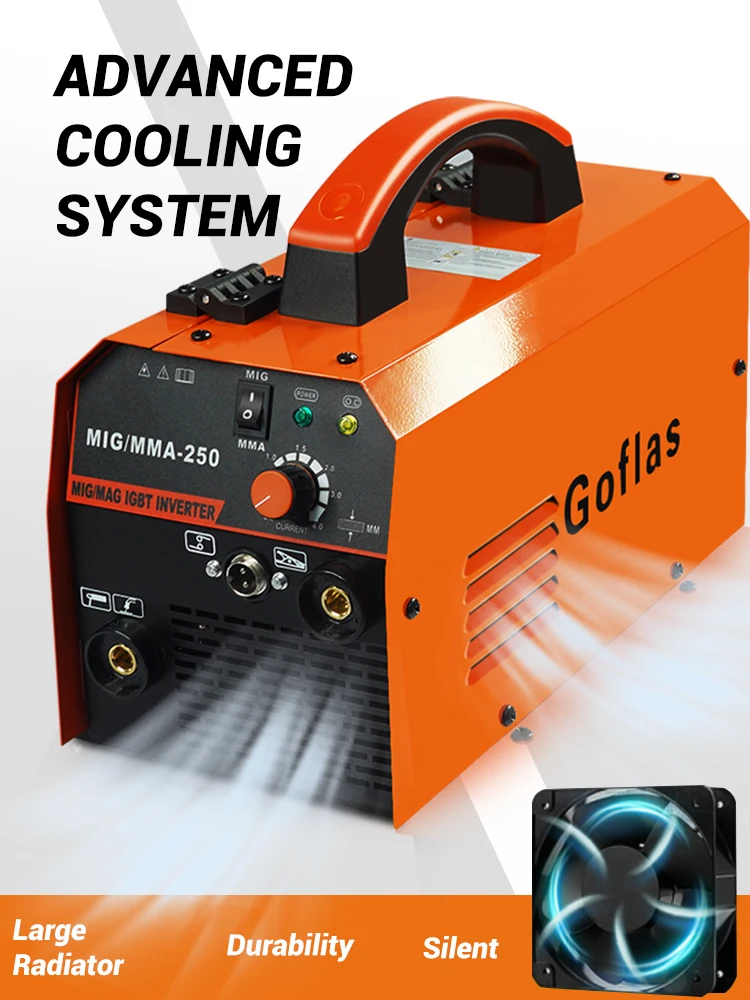

Esta máquina de soldadura tiene una corriente de soldadura tan grande cuando está funcionando que la ventilación natural no puede satisfacer la demanda de enfriamiento, mientras que el ventilador interno permite que la máquina funcione de manera constante por su enfriamiento efectivo. El operador debe asegurarse de que las rejillas estén descubiertas y desbloqueadas.

La distancia mínima entre la máquina y los objetos cercanos debe ser de 30cm. Una buena ventilación es de importancia fundamental para el rendimiento normal y la vida útil de la máquina.

Sin sobretensión

Si el voltaje supera el límite permitido, la máquina se dañará, así que preste atención a los cambios en el voltaje. Una vez que se produce sobretensión, deje de soldar y apague la alimentación.

Sin sobrecarga

Recuerde observar la corriente de carga máxima en cualquier momento (consulte el ciclo de trabajo opcional). Asegúrate de que la corriente de soldadura no debe exceder la corriente de carga máxima. La corriente de sobrecarga podría acortar la vida útil del equipo de soldadura o incluso quemar el equipo.

Protección contra sobrecalentamiento

La protección contra sobrecalentamiento aparece mientras la máquina está en estado de sobrecarga debido a la soldadura continua durante mucho tiempo, y se produce una detención repentina de la soldadura. En este caso, no es necesario reiniciar la máquina, pero solo espera a que se apague el LED de sobrecalentamiento y se puede recuperar la soldadura.
